Photos

Hier nun die Fotos der Serienversion.

Es handelt sich dabei um Photos des zweiten Prototypen den ich bei PCB-Pool bestellt habe.

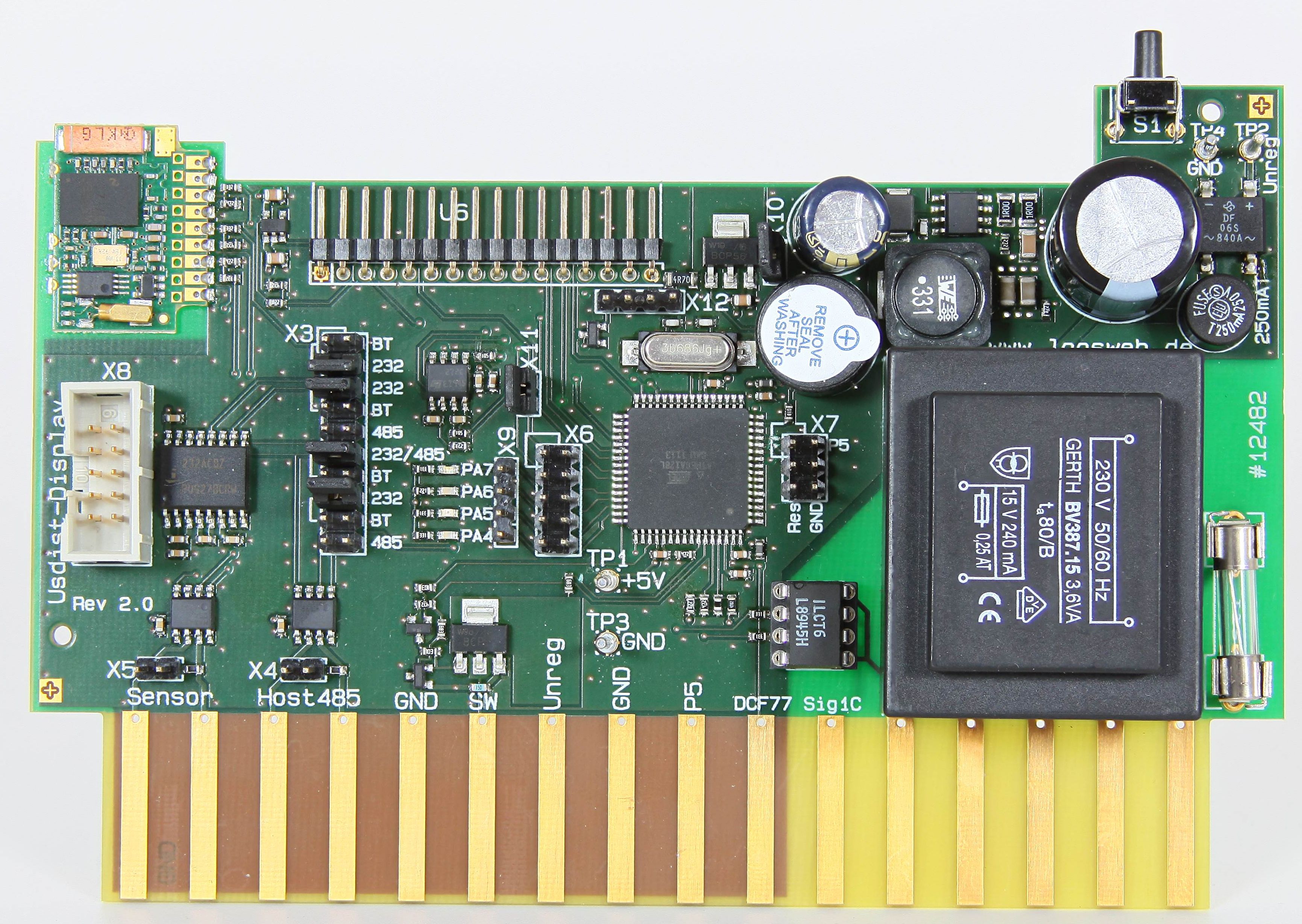

Display Foto, Aufsicht

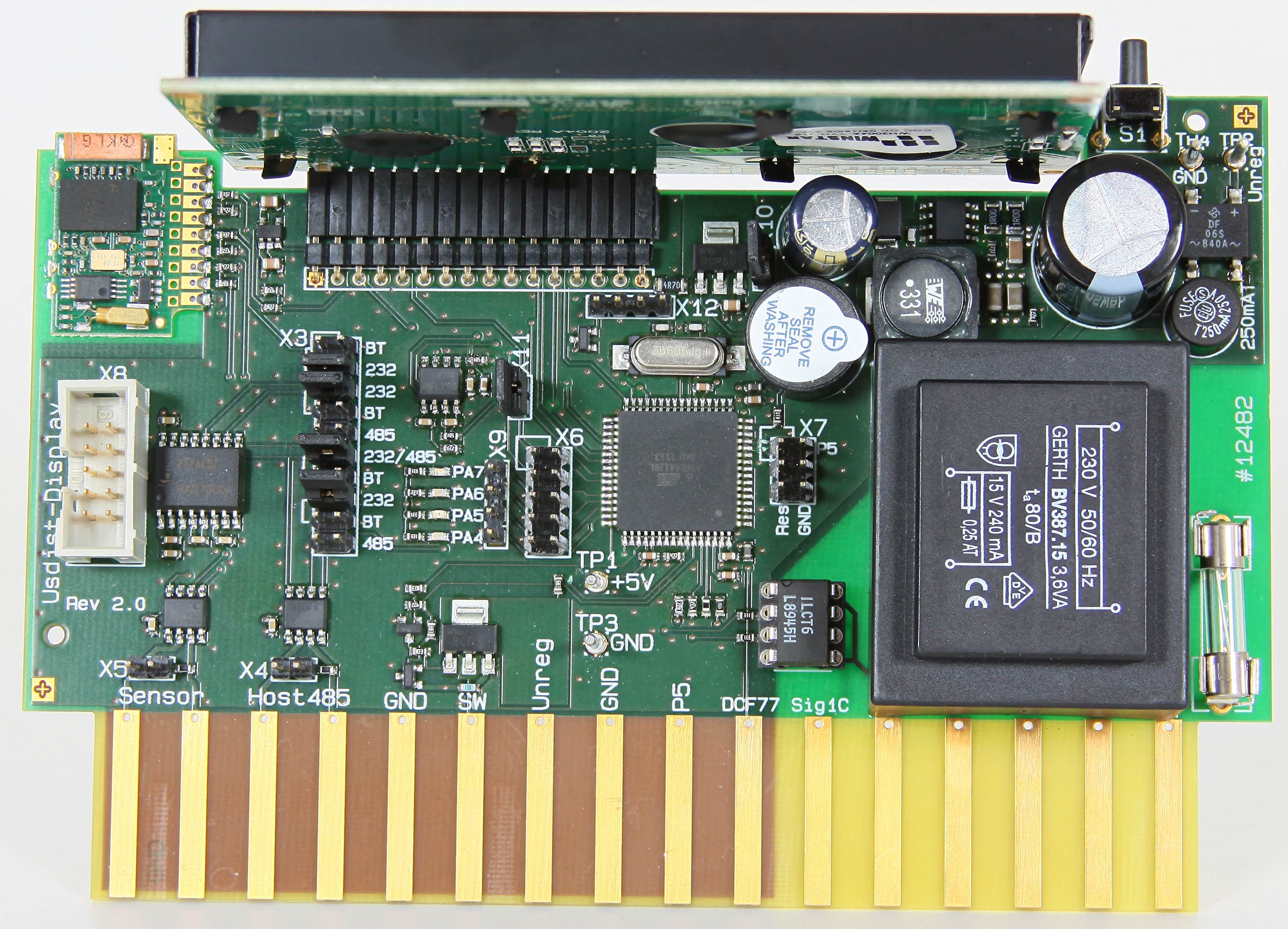

Display komplett montiert. Links oben ist das Bluetooth-Modul zu sehen, darunter der 10-polige Steckverbinder zur RS232.

Beachten Sie das "Remove Seal after Washing"-Etikett auf dem Buzzer. Ich habe es nicht entfernt da der Buzzer laut genug für mein Labor ist. Wenn Sie jedoch das Gehäuse schliessen ohne Löcher für den Buzzer gebohrt zu haben werden Sie es lieber entfernen wollen um eine ausreichende Lautstärke zu erzielen.

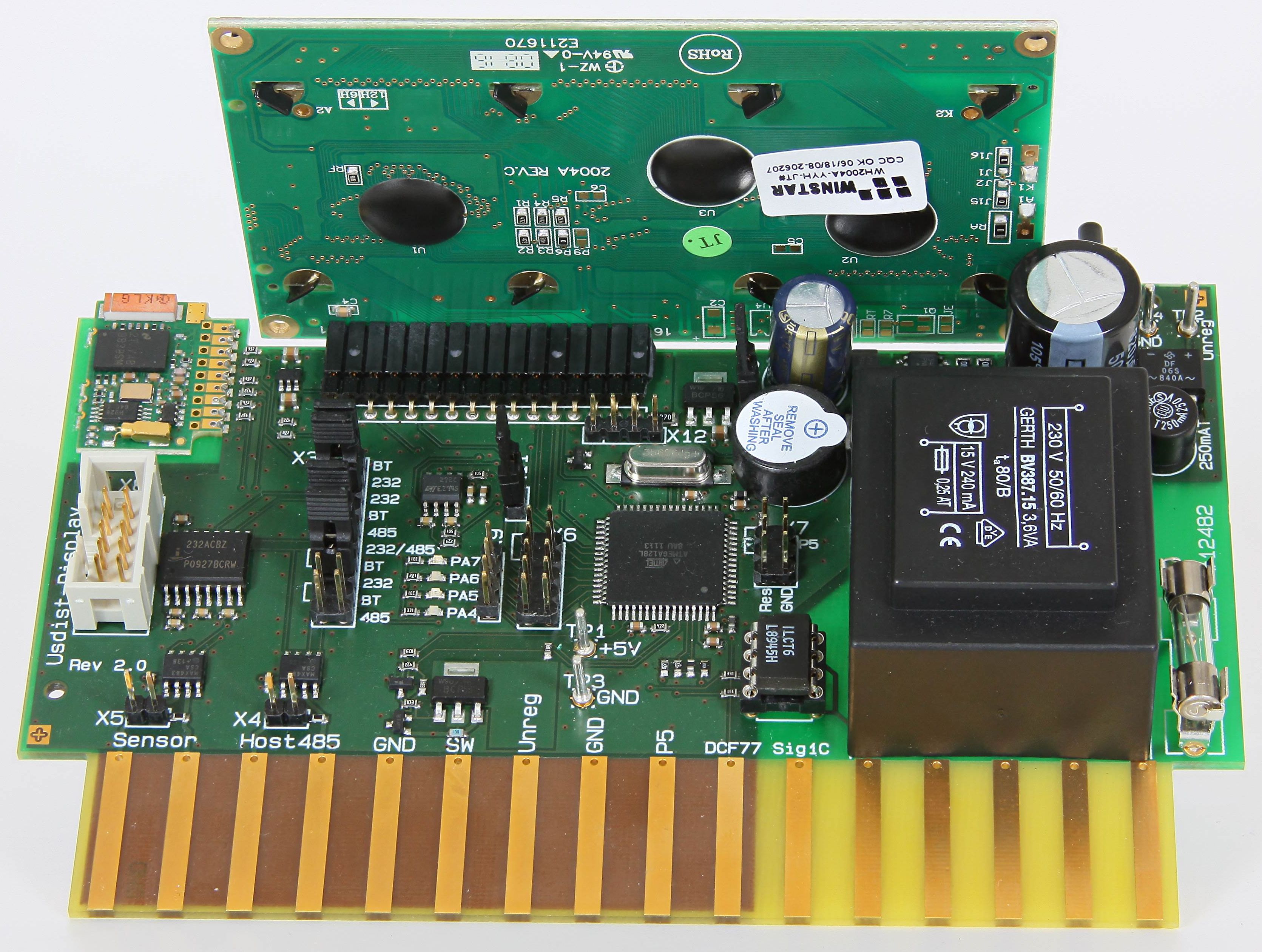

Display Perspektive
Perspektivische Ansicht

Display Aufsicht
Display Bestückungsseite

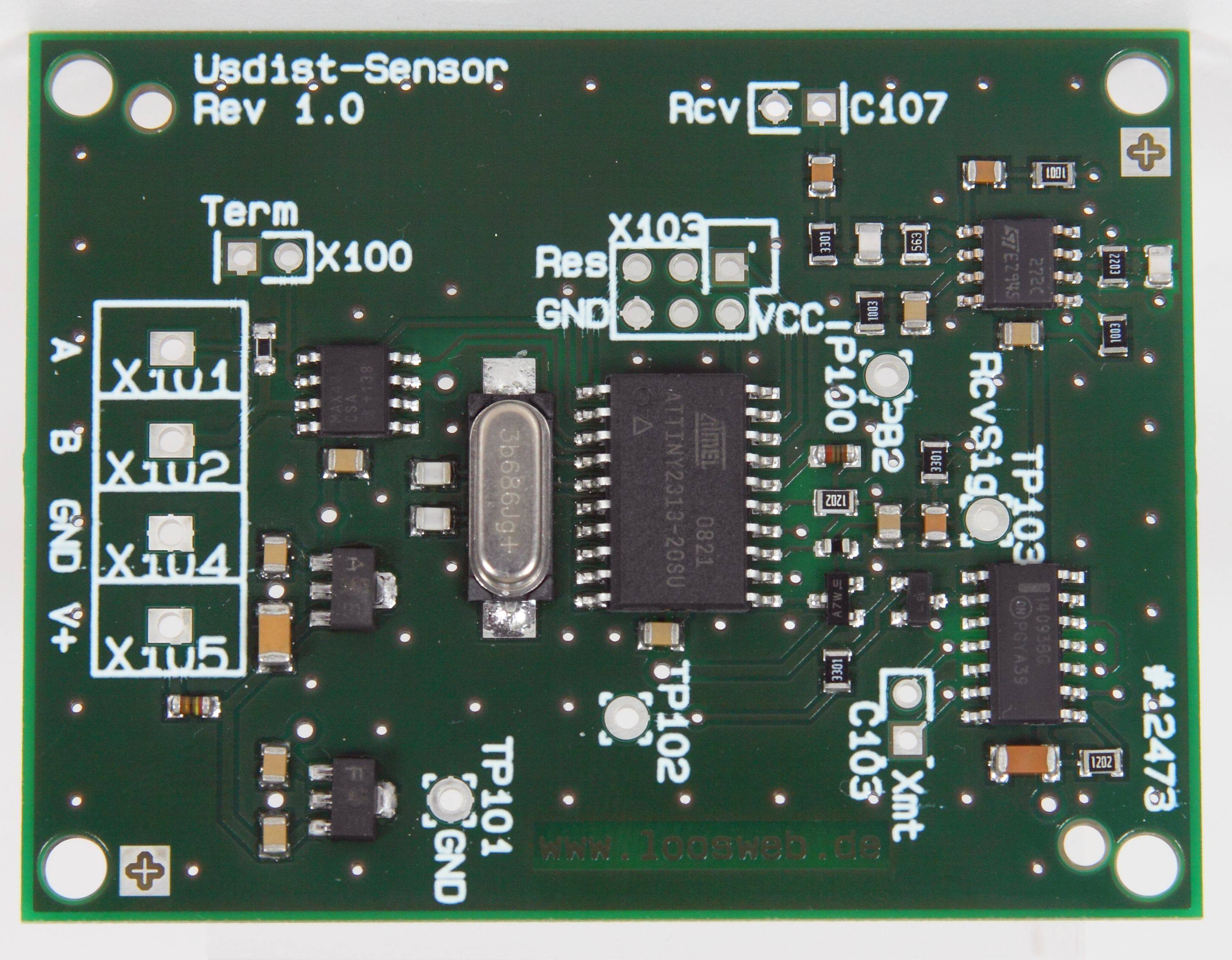

Sensor Aufsicht
Sensor Bestückungsseite, SMD-Bestückt. Es ist nicht das Foto, das unscharf ist, sondern der Bestückungsdruck!

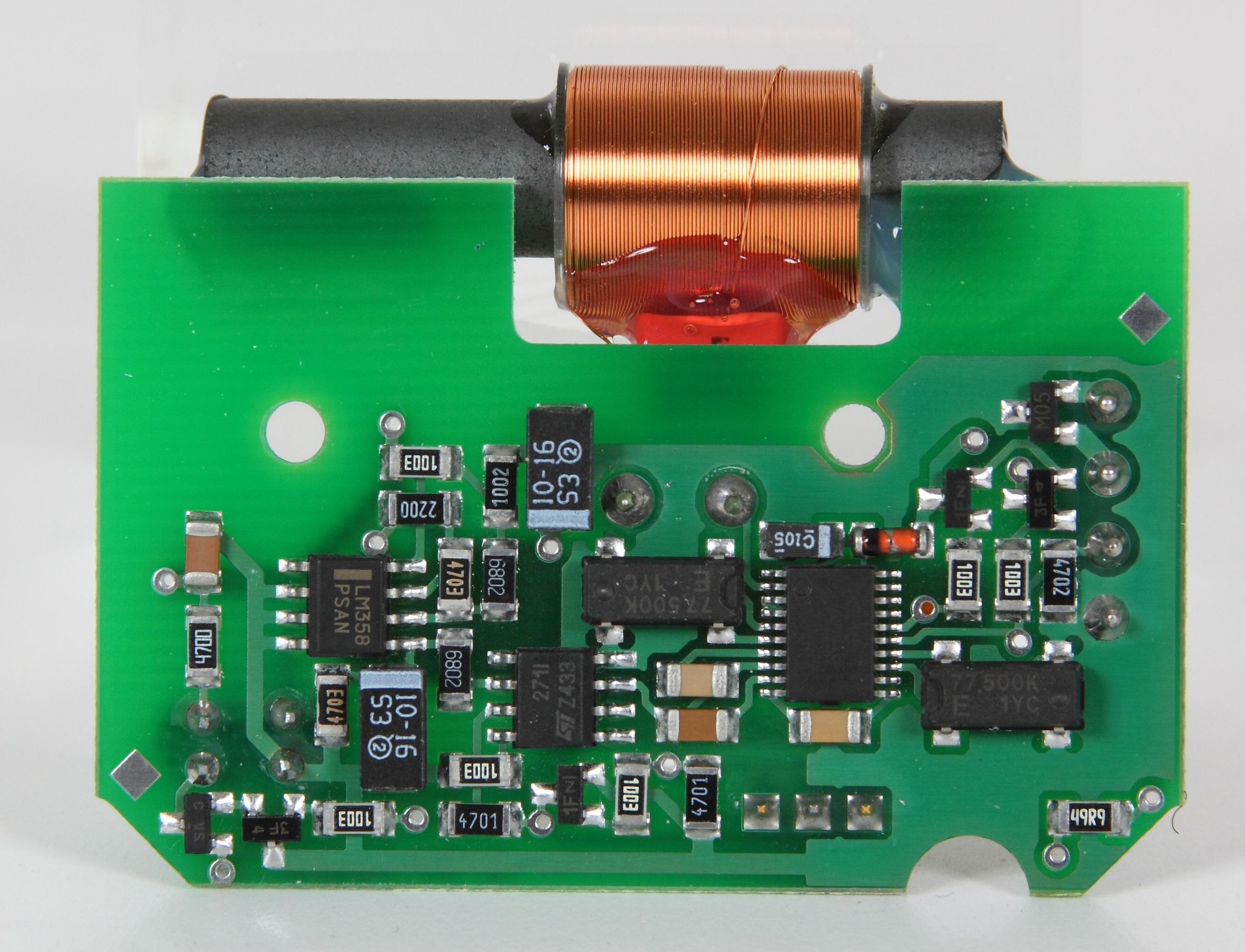

RU226 Aufsicht
Der RU226 ist etwas aufwändiger gestaltet als die typische China-Funkuhr. Beachten Sie die zwei Quarze für das zweistufige Filter. Das Empfänger-IC ist auf dem Foto nicht zu identifizieren, es ist ein U4226B.
