Photos

Hier einige Photos meines allerersten Prototypen, noch mit ATmega 162.

Er hat von 2009 bis 2012 störungsfrei seinen Dienst verrichtet bis das Halteseil riss...

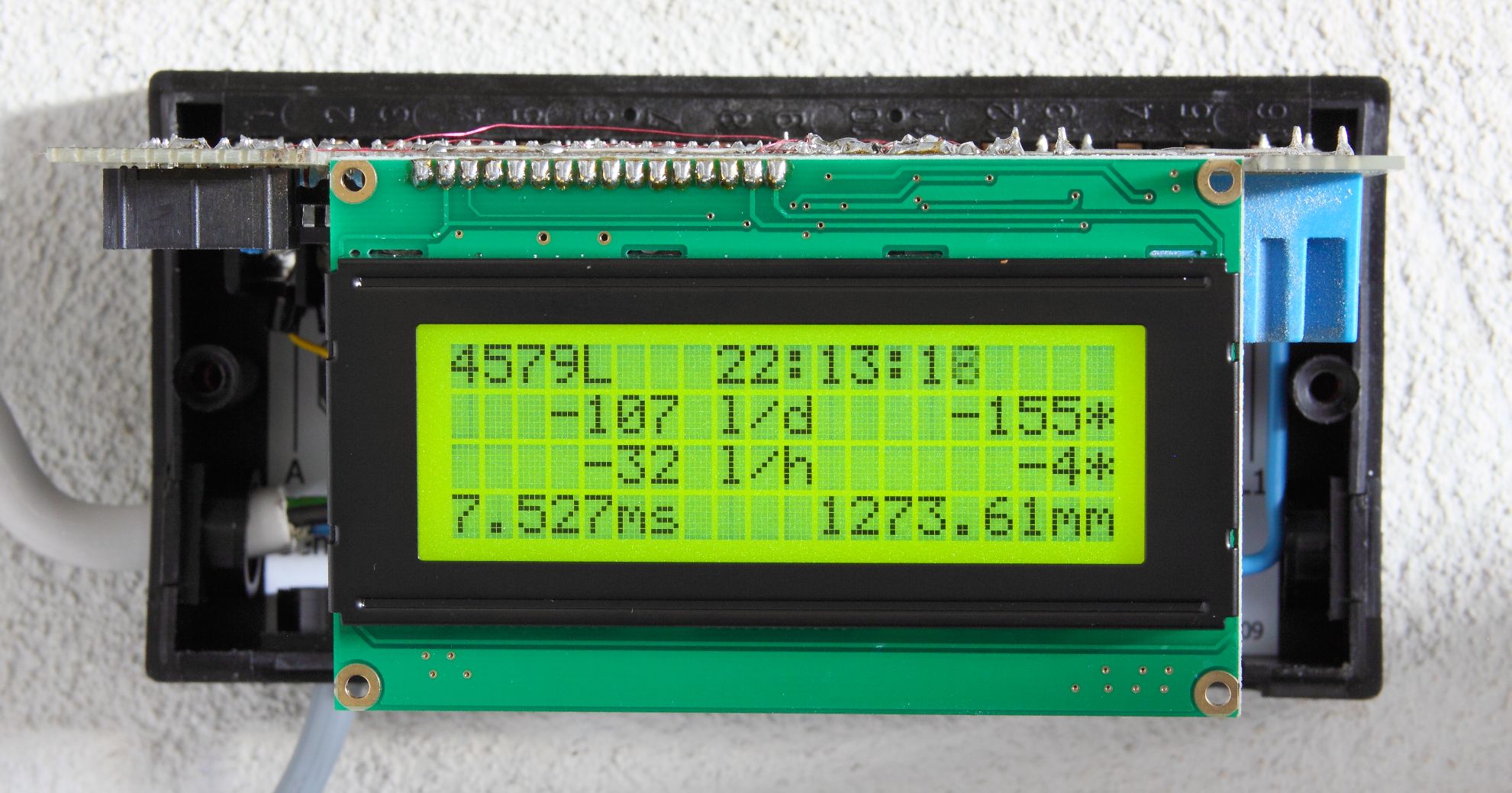

Display geöffnet
Display in Betrieb (Gehäuse offen). Die Sekunden sind wegen der langen Belichtungszeit verwischt.

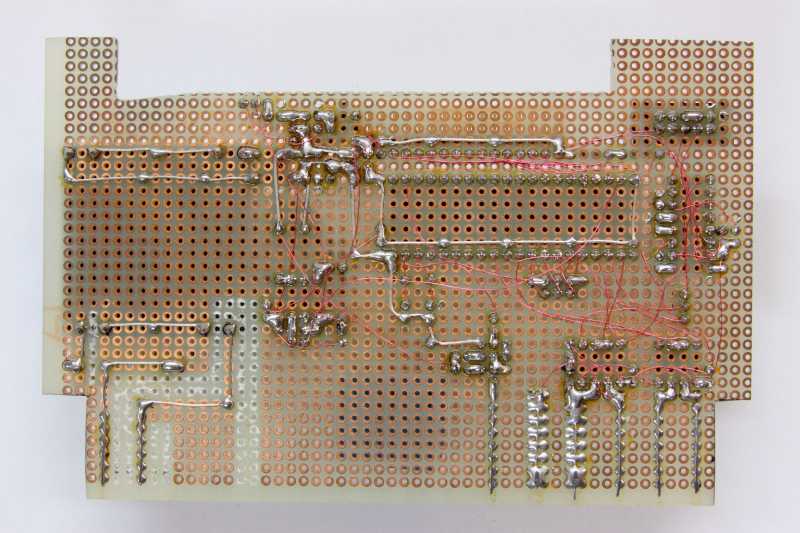

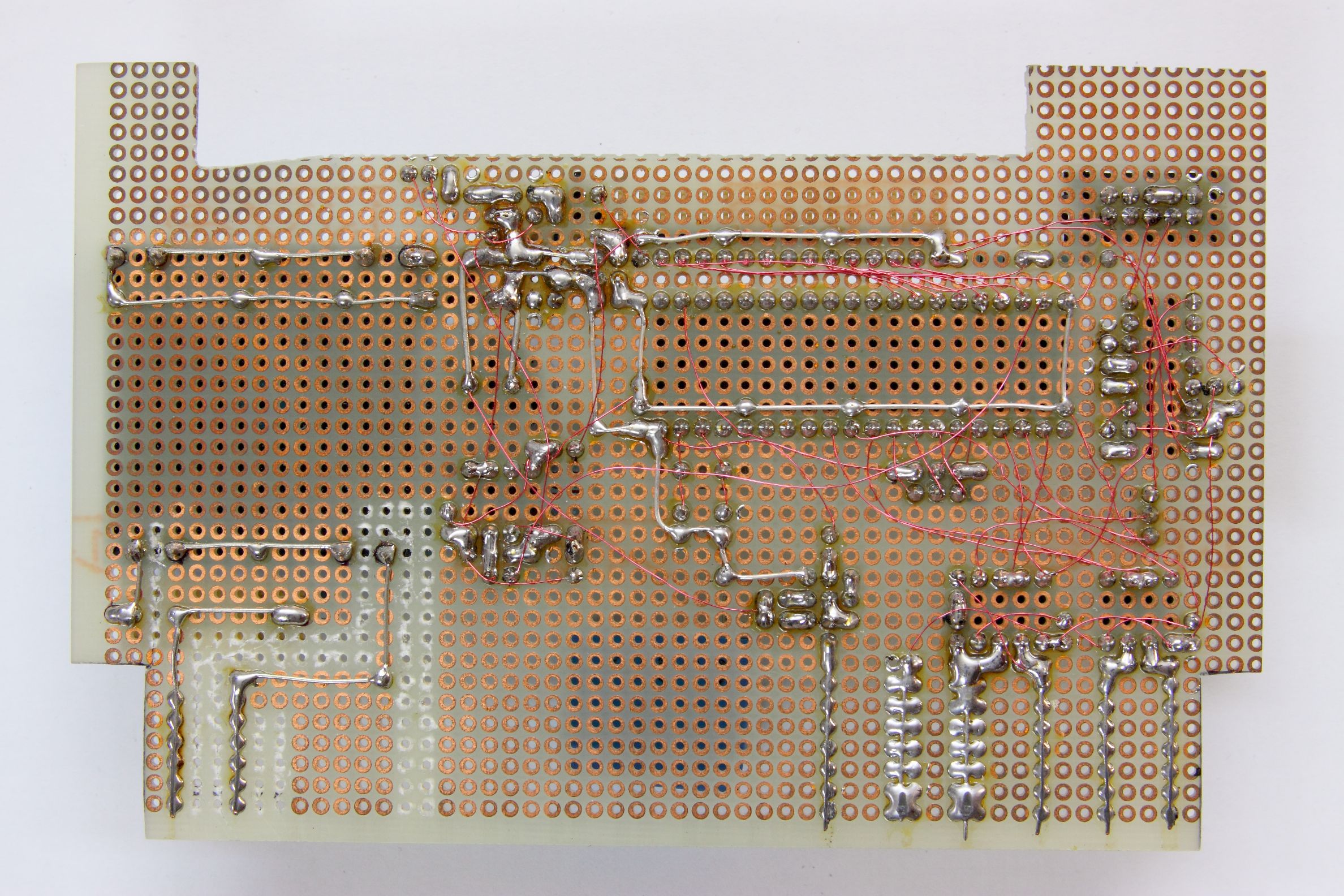

Display Verdrahtungsseite
Display-Leiterplatte Verdrahtungsseite. Die Luft- und Kriechstrecke Primär/Sekundär ist beim Prototypen nur etwa 5mm, dies ist zu wenig für einen sicheren Betrieb!

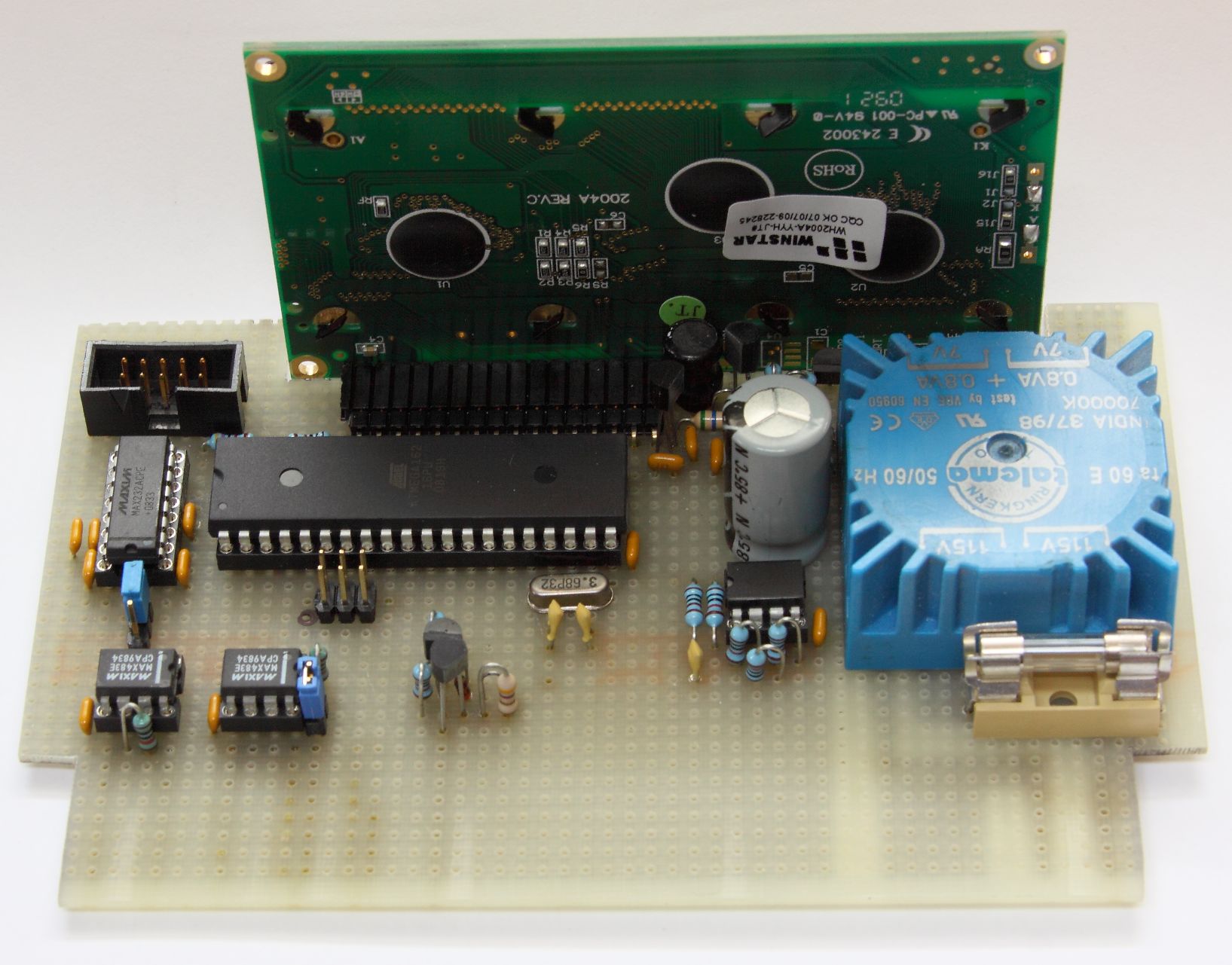

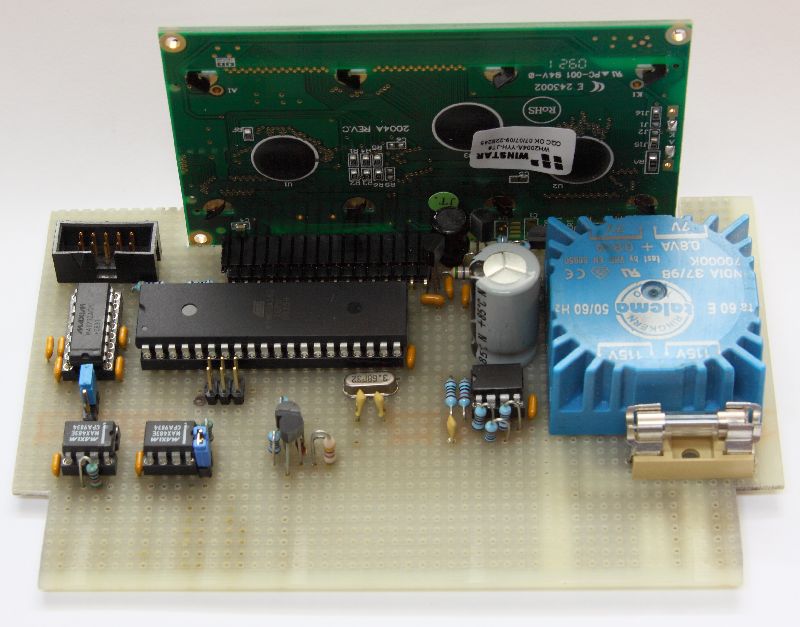

Display komplett
Display komplett ohne Gehäuse. Links oben ist der Debug-Stecker für die RS232 zum PC.

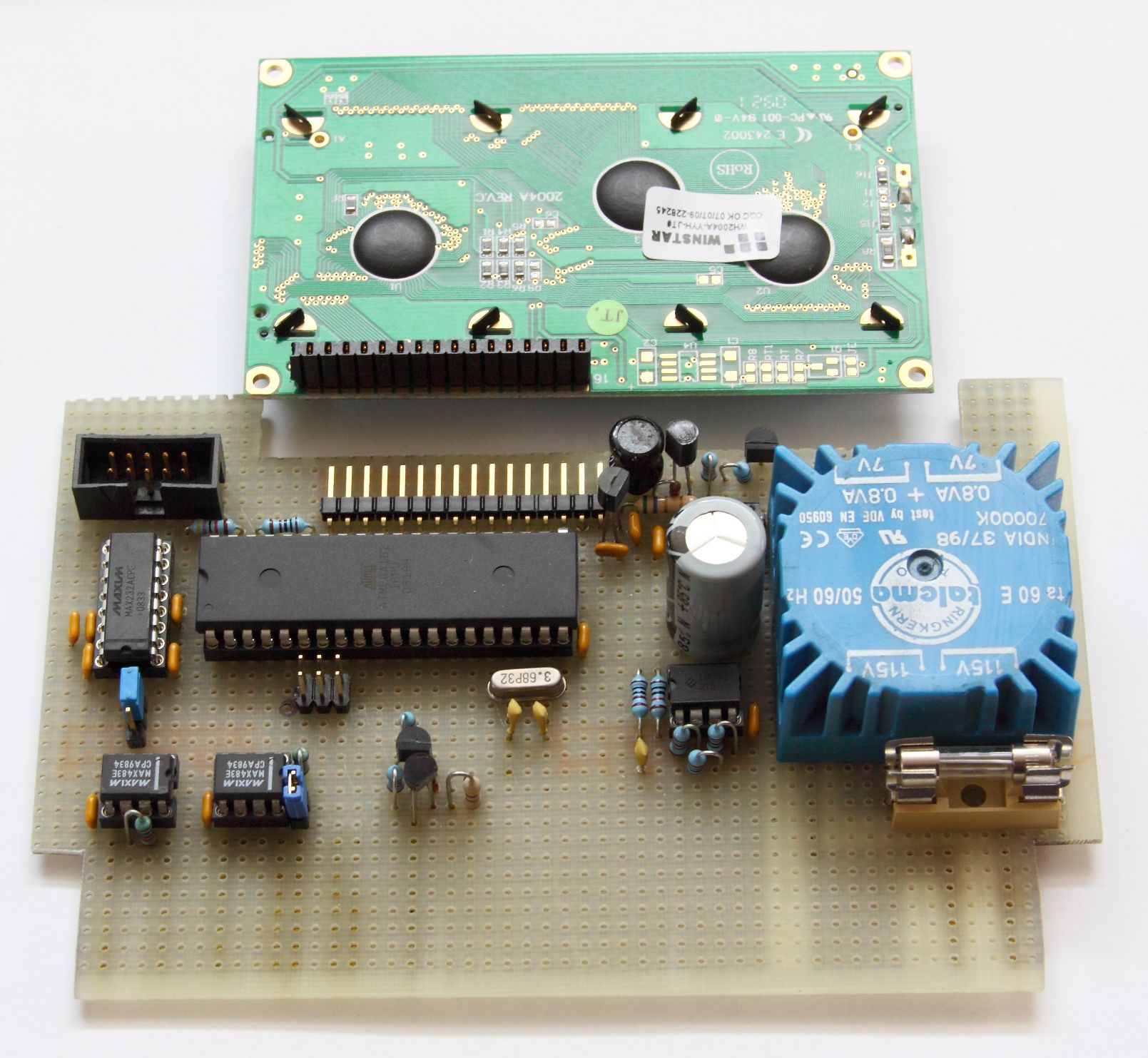

Display zerlegt
Display zerlegt

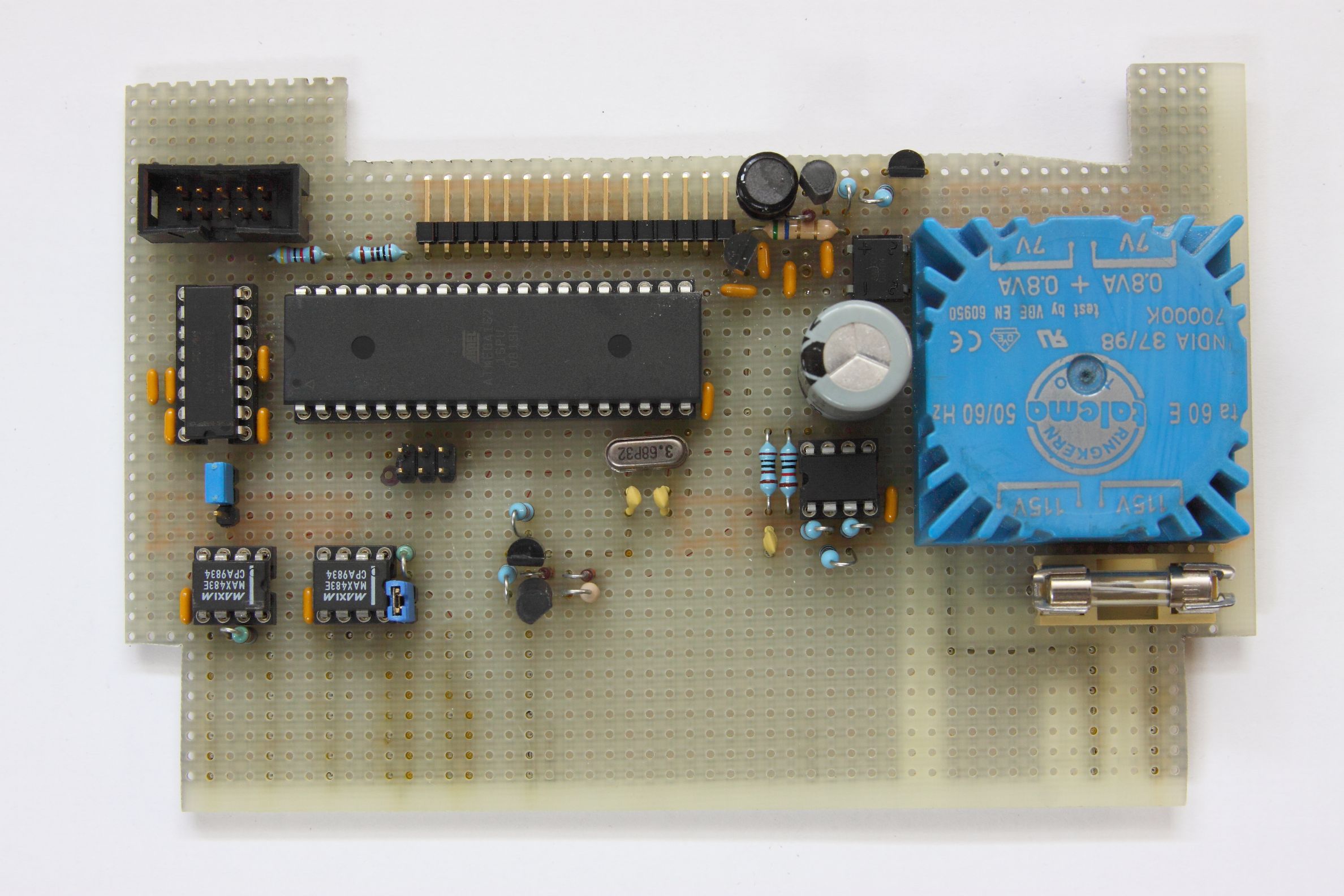

Display Bestückungsseite
Display Bestückungsseite

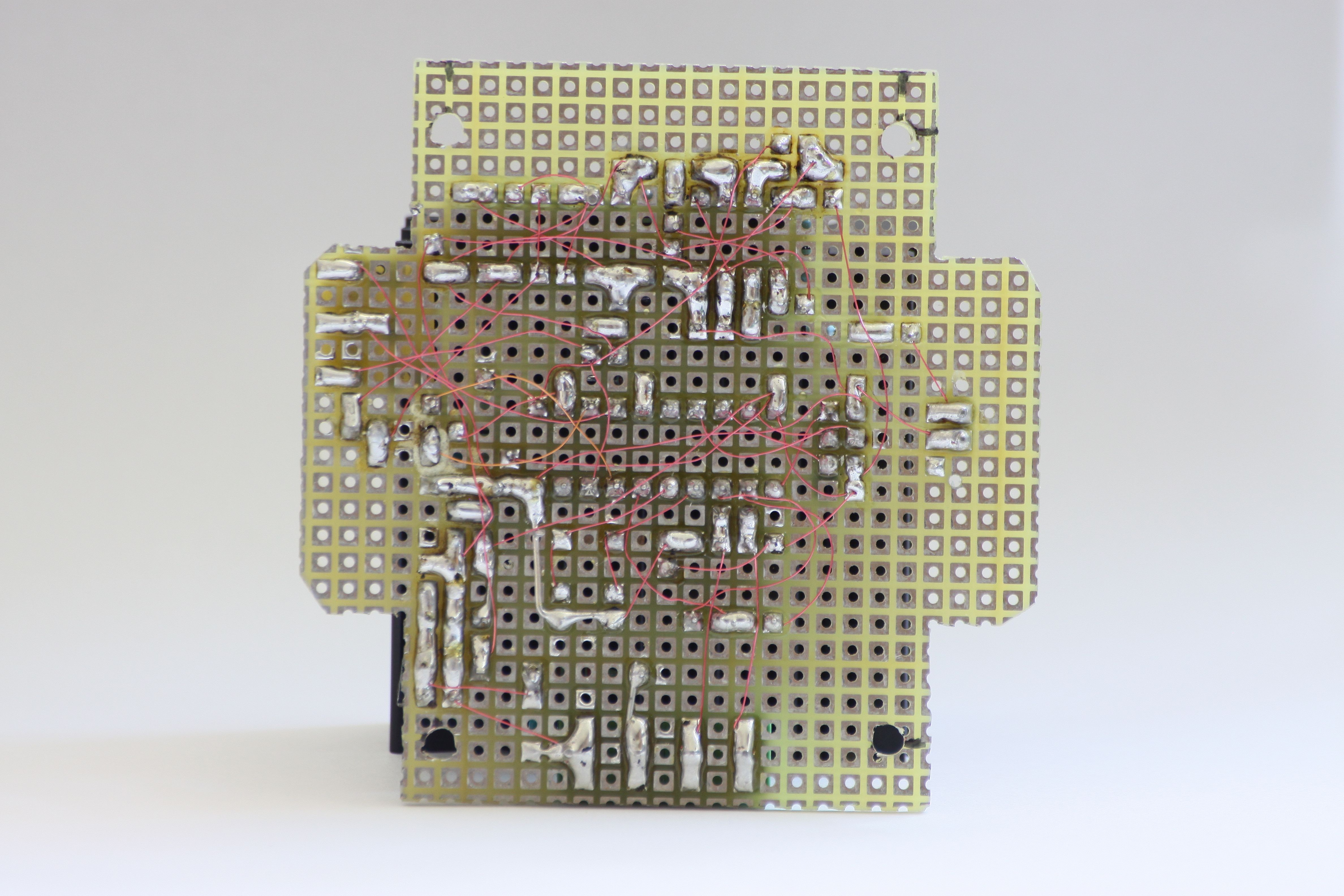

Sensor Verdrahtungsseite
Sensor Verdrahtungsseite

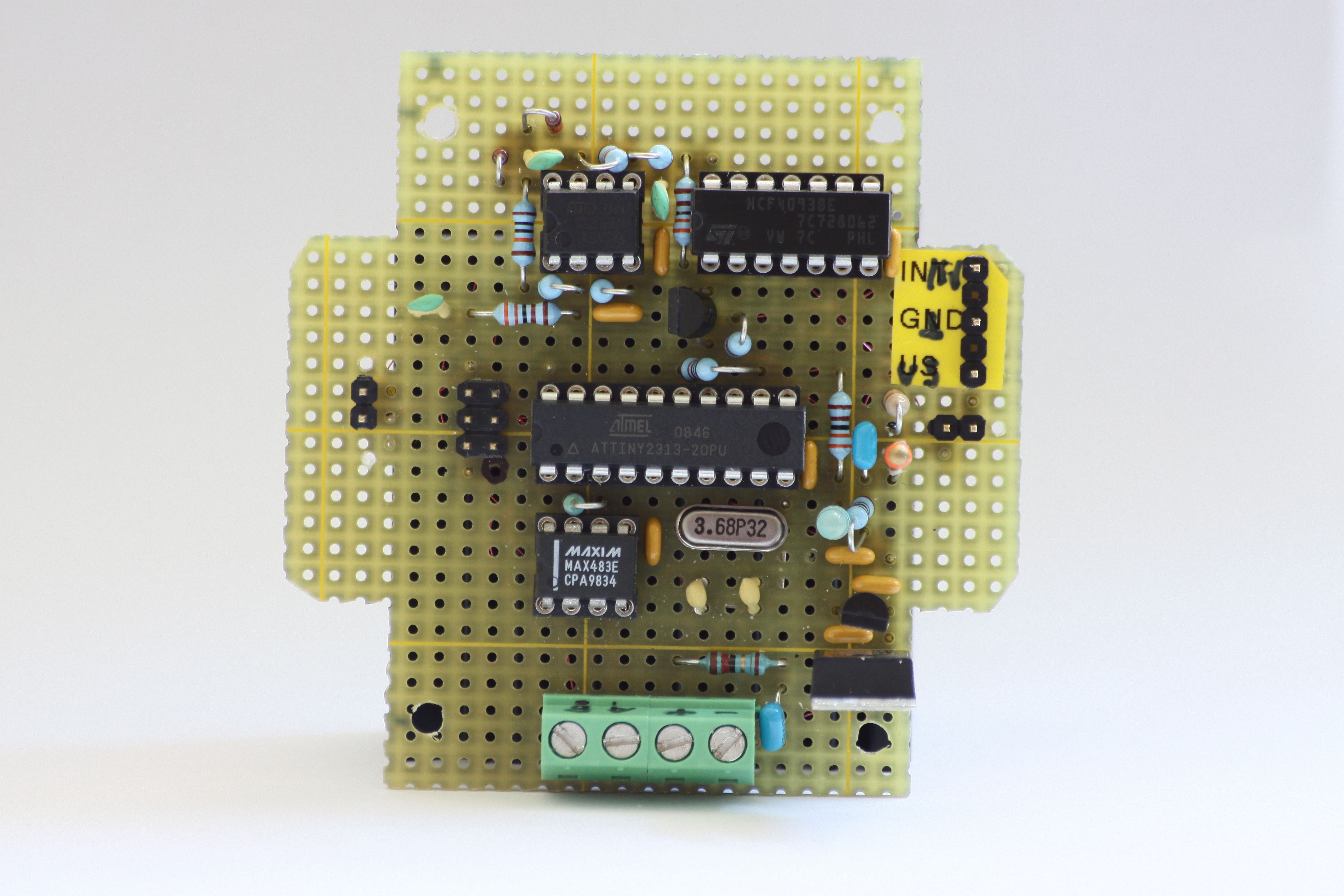

Sensor Bestückungsseite
Sensor Bestückungsseite. Die unschönen Schmierer auf dem Etikett sind durch den Kleber von unten in das Etikett eindiffundiert. Also nicht mit wasserfestem Stift beschriften wenn man nachher noch ein Etikett aufkleben will...
